詳細描述

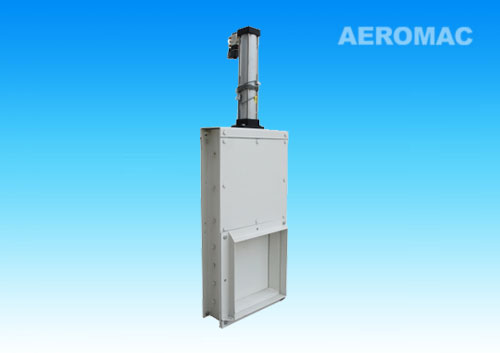

TZMQ系列氣動閘門主要用于控制進料、出料，廣泛用于糧油、飼料加工廠。TZMQ氣動閘門分為A型和B型兩大類，均采用QGB磁性開關氣缸，動作迅速，工作穩定可靠、操作控制方便。A型閘門適用于只需開門、關門，物料流量大小不需調節的場合，結構比較簡單緊湊。B型閘門適用于需調節這門開度大小的場合，如用于倉底，它可以通過調節磁性開關的位置來調閘門開度，從而達到調節物料流量的目的。
工作原理：
TZMQ 閘門是通過氣缸帶動閘門板作往復直線運動，來實現閘門開、閉。
閘門板不采用滑槽異向，而由托輪支撐，并采用錐形口進料，這樣，這門板即不會被物料卡死或漏料，啟開時也不至向外帶料，閘門板運動自如，阻力小。

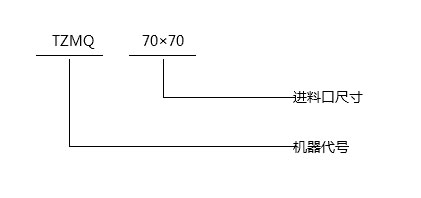

主要規格和技術參數：
| 型號&參數 | 氣缸缸徑 | 工作壓力（MP） | 磁性開關觸點容量 | 理論推力（N） | 理論拉力（N） | 外形尺寸 |
|---|---|---|---|---|---|---|
| TZMQ20×20 | 40 | 0.4-0.8 | 5VA AC200V | 780 | 660 | 920×300×120 |
| TZMQ25×25 | 40 | 0.4-0.8 | 5VA AC200V | 780 | 660 | 1070×350×120 |
| TZMQ30×30 | 40 | 0.4-0.8 | 5VA AC200V | 780 | 660 | 1170×400×120 |
| TZMQ40×40 | 50 | 0.4-0.8 | 5VA AC200V | 1205 | 1019 | 1400×500×120 |
| TZMQ50×50 | 63 | 0.4-0.8 | 5VA AC200V | 1920 | 1724 | 1610×600×120 |
| TZMQ60×60 | 63 | 0.4-0.8 | 5VA AC200V | 1920 | 1724 | 1820×700×120 |
主要結構：
該裝置主要由電磁換向閥、磁性開關、框架、密封墊、閘門板、滾輪、錐斗、封板、氣缸固定

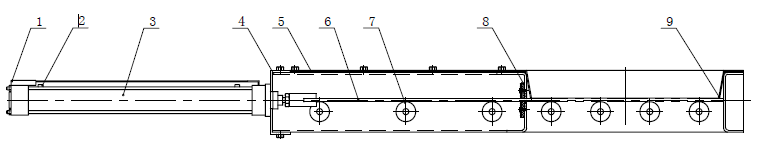

板、氣缸等部分組成，結構示意圖如圖所示。
1、電磁換向閥 2、磁性開關 3、氣缸 4、框架 5、封板
6、閘門板 7、托輥 8、密封墊 9、法蘭料斗
